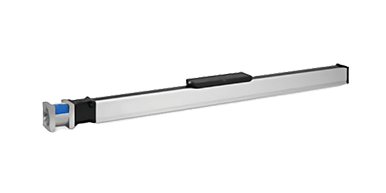

高精度WM直线模组
WM系列的一大特色是内置活动滚珠丝杠支撑，行程长、速度快，非常适合可能要求刚度、刚性及/或精度的场合 – 例如机床自动化或测试测量。Thomson最长可提供11米的产品。
WM特性
可以沿任意方向安装
专利的导向系统
自动调节的塑料防尘带
专利的丝杠支撑系统
WM选件
单滚珠螺母
双滚珠螺母
左/右旋丝杠
无驱动产品
| 规格/轴尺寸 | WM60D | WM60S | WM60X | WM80D | WM80S | WM120D |
| 外形尺寸 (w x h): mm | 60 x 60 | 60 x 60 | 60 x 60 | 80 x 80 | 80 x 80 | 120 x 120 |
丝杠类型 | 滚珠丝杠，带 双螺母 | 滚珠丝杠，带 但螺母 | 滚珠丝杠，带 双螺母 | 滚珠丝杠，带 但螺母 | 滚珠丝杠，带 但螺母 | 滚珠丝杠，带 双螺母 |
| 最大行程长度： mm | 滚珠导程 5, 20 mm: 11000 滚珠导程 50 mm: 5000 | 5000 | 10340 | 滚珠导程 5, 10, 20 mm: 11000 滚珠导程 50 mm: 5000 | 5000 | 滚珠导程 5, 10, 20 mm: 11000 滚珠导程 50 mm: 5000 |
| 最大线速度： m/s | 2.5 | 2.5 | 0.25 | 2.5 | 2.5 | 2 |
| 最大加速度： m/s2 | 20 | 10 (394) | 20 | 20 | 20 | 20 |
| 重复精度：± mm | 0.01 | 0.02 | 0.01 | 0.01 | 0.02 | 0.01 |
| 最大输入速度： RPM（转/秒） | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 |
| 工作温度：°C | 0 to 80 | 0 to 80 | 0 to 80 | 0 to 80 | 0 to 80 | 0 to 80 |
| 最大动态负载 (Fx): N | 4000 | 2800 | 4000 | 5000 | 3500 | screw lead 5, 10, 20 mm: 12000 screw lead 40 mm: 8000 |
| 最大动态负载 (Fy): N | 2000 | 1400 | 2000 | 3000 | 2100 | 6000 |
| 最大动态负载 (Fz): N | 2000 | 1400 | 2000 | 3000 | 2100 | 6000 |
| 最大动态扭矩 (Mx): Nm | 100 | 50 | 100 | 350 | 150 | 500 |
| 最大动态扭矩 (My): Nm | 200 | 100 | 200 | 300 | 180 | 600 |
| 最大动态扭矩 (Mz): Nm | 200 | 100 | 200 | 300 | 180 | 600 |
| 最大驱动轴 力（frd）：N | 500 | 500 | 500 | 700 | 700 | 1000 |
| 最大驱动轴扭矩 (Mta): Nm (lbf-in) | 35 | 35 | 35 | 55 | 55 | 80 |
| 丝杠直径： mm | 20 | 20 | 20 | 25 | 25 | 32 |
| 丝杠导程：mm | 5, 20, 50 | 5, 20, 50 | 5 | 5, 10, 20, 50 | 5, 10, 20, 50 | 5, 10, 20, 40 |
| 重量：kg (lb) 零行程时 每100 mm行程 每个滑架 | 6.16 0.65 1.99 | 3.80 0.65 1.00 | 10.33 0.65 1.99 | 11.57 1.08 4.26 | 7.0 1.1 1.6 | 25.91 1.93 9.25 |
