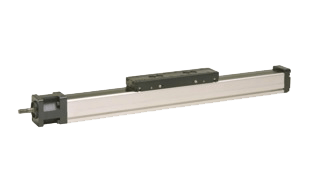

WV直线模组>>特性
硬化的滚道衬套
负载不基于外部导向装置
集中脂润滑
需要配备外部导向装置
双滚珠螺母
自动调节的塑料防尘带
| 规格/轴的尺寸 | WV60 | WV80 | WV120 |
| 截面尺寸（宽x高）: mm | 60 x 60 | 80 x 80 | 120 x 120 |
| 丝杠类型 | 滚珠丝杠，双螺母 | 滚珠丝杠，双螺母 | 滚珠丝杠，双螺母 |
| 最大行程长度: mm | 丝杠导程为 5, 20 mm: 11000 丝杠导程为 50 mm: 5000 | 丝杠导程为 5, 10, 20 mm: 1100 丝杠导程为 50 mm: 5000 | 丝杠导程为 5, 10, 20 mm: 1100 丝杠导程为 40 mm: 5000 |
| 最大直线速度: m/s | 2.5 | 2.5 | 2 |
| 最大加速度: m/s | 20 | 20 | 20 |
| 重复精度: ± mm | 0.01 | 0.01 | 0.01 |
| 最大输入速度: RPM | 3000 | 3000 | 3000 |
| 工作温度: °C | 0 to 80 | 0 to 80 | 0 to 80 |
| 最大动态负载 (Fx): N | 4000 | 5000 | 丝杠导程为 5, 10, 20 mm: 12000 丝杠导程为 40 mm: 8000 |
| 最大动态负载 (Fy): N | 0 | 0 | 0 |
| 最大动态负载 (Fz): N | 0 | 0 | 0 |
| 最大动态力矩 (Mx): Nm | 0 | 0 | 0 |
| 最大动态力矩 (My): Nm | 0 | 0 | 0 |
| 最大动态力矩 (Mz): Nm | 0 | 0 | 0 |
| 最大驱动轴力 (Frd): N | 500 | 700 | 1000 |
| 最大驱动轴力矩 (Mta): Nm | 35 | 55 | 80 |
| 丝杠直径: mm | 20 | 25 | 32 |
| 丝杠导程: mm | 5, 20, 50 | 5, 10, 20, 50 | 5, 10, 20, 40 |
| 重量: kg 零行程单元重量 每100mm行程的重量 每个滑架的重量 | 4.72 0.55 1.42 | 7.95 0.99 2.25 | 18.10 1.94 4.75 |
