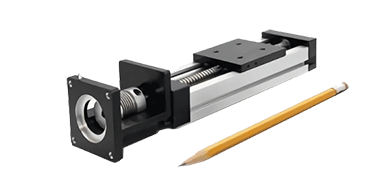

MS直线模组单元>>特性
双LinearRace导轨组件
独特的轴承支撑设计
集成式滚珠丝杠或梯形丝杠
超紧凑
完整的坐标定位解决方案
坚固且重量轻
柔性安装配置
低摩擦阻力
低驱动力矩
无粘滑
高精度
航空级铝合金基座
行程最长至 900 mm
| 规格/轴的尺寸 | MS25 | MS33 | MS46L |
| 截面尺寸（宽x高）: mm | 50 x 25 (2.0 x 1.0) | 60 x 33 (2.4 x 1.3) | 86 x 46 (3.4 x 1.8) |
| 丝杠类型 | 梯形丝杠 | 梯形丝杠 | 梯形丝杠 |
| 最大行程长度: mm | 705.5 | 704 | 821.3 |
| 最大直线速度: m/s | 0.85 | 1.02 | 0.83 |
| 最大加速度: m/s2 | 9.8 | 9.8 | 9.8 |
| 重复精度: ± mm | 0.005 | 0.005 | 0.005 |
| 精度: mm/300mm | 0.2 | 0.2 | 0.25 |
| 最大输入速度: rpm | 2000 | 2000 | 2000 |
| 温度范围: °C | -20 ~ 80 | -20 ~ 80 | -20 ~ 80 |
| 最大动态负载力 Fx: N | 17.8 | 80.1 | 133.4 |
| 最大动态负载力 Fy: N | 100 | 150 | 450 |
| 最大动态负载力 Fz: N | 100 | 150 | 450 |
| 最大动态负载力矩 (Mx): Nm | 1.4 | 2.8 | 13.9 |
| 最大动态负载力矩 (My): Nm | 1.3 | 2.5 | 11.6 |
| 最大动态负载力矩 (Mz): Nm | 2.7 | 5.1 | 23.6 |
| 最大驱动轴力: N | 222 | 222 | 533 |
| 最大驱动轴力矩: Nm | 0.08 | 0.43 | 0.59 |
| 梯形丝杠直径: mm | 6.35 (0.25) | 9.53 (0.38) | 12 |
| 梯形丝杠导程: 公制导程 (mm) | 1.5, 2, 3 | 2 | 3, 10, 25 |
| 重量: kg 零行程单元重量 每100 mm行程的重量 每个滑架的重量 | 0.47 0.18 0.07 | 0.69 0.31 0.12 | 2.21 0.65 0.30 |
